Фильтрами ионитными противоточными (ФИПр) называются устройства, устанавливаемые в системы химводоподготовки и предназначенные для вывода солей и смягчения воды, параметры и свойства которой не соответствуют нормативным показателям. Фильтрами ФИПр в Капшагае, как правило, оборудуются трубопроводные системы котельных, которые обеспечивают подпитку водяных и паровых котлов, тепловых сетей и технологических процессов, связанных с очисткой воды. Данное устройство заправляется ионитом. Проходя через набухший слой ионита вода, а также сам регенерационный раствор, фильтруются (очищаются).
Принцип работы фильтра ионитного противоточного
Принцип действия устройства заключается в том, что через специальный ионитный слой пропускается поток воды, который помимо этого подвергается обработке под воздействием давления 0,6 МПа и встречного потока регенерационного раствора (вода и регенерационный раствор движутся в противоположных направлениях). Благодаря слою отрегенерированного ионита обеспечиваются все необходимые качественные характеристики воды.
Алгоритм работы фильтра ФИПр:
- фильтрация (вывод солей или смягчение);
- взрыхление (примерно 1 раз в 10 фильтроциклов);
- регенерация;
- отмывка;
- сброс фильтрующего материала.
Выработку фильтрата определяет технологический процесс, также она зависит от допустимой величины проскока анионов и катионов. Эта величина, в свою очередь, устанавливается для каждой системы индивидуально.

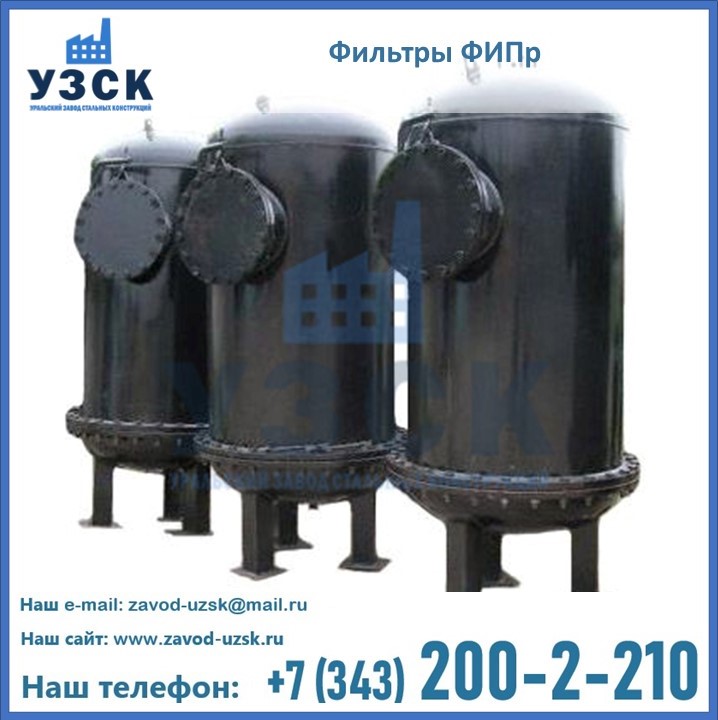

Конструкция фильтра ФИПр и технические характеристики
Составляющие элементы ионитного противоточного фильтра:
-
корпус в виде цилиндра и днище элиптической формы (материал изготовления — сталь);
-
опоры металлические в количестве 3 штук для крепления к фундаменту;
-
устройства распределительные (материал изготовления — прочные полимерные материалы) в количестве 2 или 3 шт. (в зависимости от конструктивного исполнения);
-
люки-лазы в количестве 3-4 шт. (в зависимости от конструктивных особенностей фильтра);
-
трубная обвязка (материал изготовления — полипропилен или нержавеющая сталь);
-
запорная арматура;
-
приспособление для отбора воды с целью контроля ее параметров;
-
штуцер для выгрузки фильтрующего материала.
Помимо этого, фильтр ФИПр необходимо заправлять фильтратом в установленном количестве.
Помимо изделий из углеродистой стали мы также выпускаем нержавеющие фильтры ФИПр следующих марок:
- Фильтры ФИПр 08Х18Н10
- Фильтры ФИПр AISI304
- Фильтры ФИПр 08Х18Н10Т
- Фильтры ФИПр 12Х18Н10Т
- Фильтры ФИПр AISI321
- Фильтры ФИПр 08Х17Н13М2Т
- Фильтры ФИПр AISI316Ti
- Фильтры ФИПр 03Х17Н14М3
- Фильтры ФИПр AISI316L
Технические характеристики фильтров ФИПр
| Показатели | Ед. изм. | Тип ФИПр | |||||
|---|---|---|---|---|---|---|---|
| 1,0-0,6 | 1,4-0,6 | 1,5-0,6 | 2,0-0,6 | 2,6-0,6 | 3,0-0,6 | ||
| Производительность | м3/час | 32 | 62 | 72 | 128 | 230 | 280 |
| Давление рабочее | МПа | 0,6 | |||||
| Температура среды на входе | 0С | 40 | |||||
| Диаметр | мм | 1000 | 1400 | 1500 | 2000 | 2600 | 3000 |
| Высота | мм | 3720 | 4120 | 4180 | 4800 | 5380 | 5650 |
| Масса | т | 1,65 | 2,60 | 2,80 | 5,10 | 8,10 | 9,65 |
Классификация фильтров ФИПр в Капшагае
Данный вид фильтрующих приспособлений классифицируется по производительности, способам зажатия ионита и направления прохождения регенерирующего потока:
- Классификация по производительности: диапазон производительности фильтров ФИПр составляет от 32 до 280 м3/час.
- Способы зажатия ионита: возможны два варианта зажатия ионита — механический или гидравлический способом.
- Способы прохождения регенерирующего потока: два варианта – сверху вниз и снизу вверх.
Если в фильтре используется механическое зажатие ионита, то она особенности функционирования данной модели будет влиять направление потока регенерации. При движении сверху вниз осветленная вода под давлением будет поступать в аппарат снизу вверх, поднимая через специальные колпачки ионит, лежащий на нижнем дне. В процессе подъема ионит прижимается к материалу инертного происхождения. Далее, поток равномерно распределяется и поступает в фильтрат, в котором оседают катионы. После истощения потока фильтрационный аппарат переходит в другой режим работы — в регенерацию. Восстановление производится только в случае осаждения ионита в полном объеме. Регенерирующий раствор требуется подавать в противоположном направлении прохождения потока осветленной воды. Отходы смываются в дренажное устройство. После этого цикл фильтрации считается завершенным, а устройство готовым к новому циклу.
При движении снизу вверх рабочий поток воды подается сверху и, проходя все слои, распределяется в верхнем дне. Катионы жесткости остаются на материале фильтра, а катионы натрия поступают в фильтрат и через специальный коллектор поступают в нижнее дно. Дальнейшие процедуры аналогичны вышеописанному.
Принцип работы фильтра ФИПр с зажатием ионита гидравлическим методом основывается на поступлении воды в устройство сверху, под давлением, через фильтрационный слой. Катионы жесткости оседают, а катионы натрия проходят в материал фильтрата и выводятся в коллектор. Дальнейшая работа ионитного противоточного фильтра осуществляется по установленному алгоритму, со всеми необходимыми циклами и до истощения емкости
