Под РГМ подразумевается особый вид герметичного, гибкого, гофрированного трубопровода (рукава), имеющего оплетку и оборудованного концевой арматурой.

Условия эксплуатации РГМ в Капшагае

Эксплуатация РГМ должна проводиться при определенных условиях:

  • допустимые среды: воздух, пар, вода, газ, агрессивные (ядовитые, взрывоопасные) среды, НП (нефтепродукты);
  • допустимая температура: от -220 С0до +400 С0;
  • допустимое давление: от вакуума до 28 МПа.

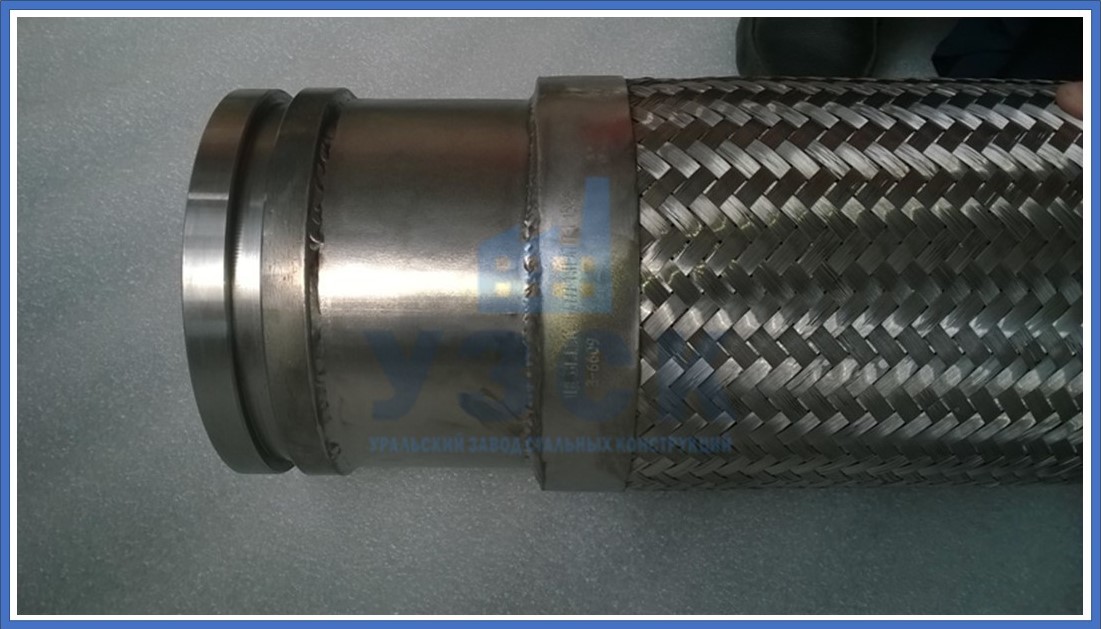

Назначение и конструкция РГМ

РГК, как и другие виды металлорукавов, имеет в своей структуре три главных элемента:

  • Сильфон. Данный элемент представляет собой гофрированную подвижную трубу. Бывает однослойным, многослойным, гофрированным (винтовая или параллельная гофра).
  • Оплетка. Является одновременно покрытием и защитой от влияния факторов внешней среды, а также внутреннего давления в трубопроводах. Для создания оплетки используют металлическую проволоку толщиной от 0,3 мм, количеством нитей в пряди не менее 6, но не более 12. Перекрытие поверхности оплеткой составляет от 60 до 100% всего изделия.
  • Наконечник, или концевая арматура. Служит креплением РГМ к другим элементам трубопроводов.

Таблица параметров РГМ:

Обозначение Диаметр Ду, мм Внешний диаметр, мм Диаметр по
стаканчику, мм
Длина патрубка Длина стаканчика
РГМ-20 20 25 33 13 36
РГМ-25 25 30 38 13 36
РГМ-32 32 37 47 13 36
РГМ-40 40 45 57 20 50
РГМ-50 50 56 67 20 50
РГМ-80 80 87 95 30 60
РГМ-100 100 108 114 30 60
РГМ-125 1125 134 140 30 60

Виды концевой арматуры для РГМ

Тип рукавов гибких металлических зависит от концевой арматуры. Виды арматуры для РГМ:

  • сфера-штуцер

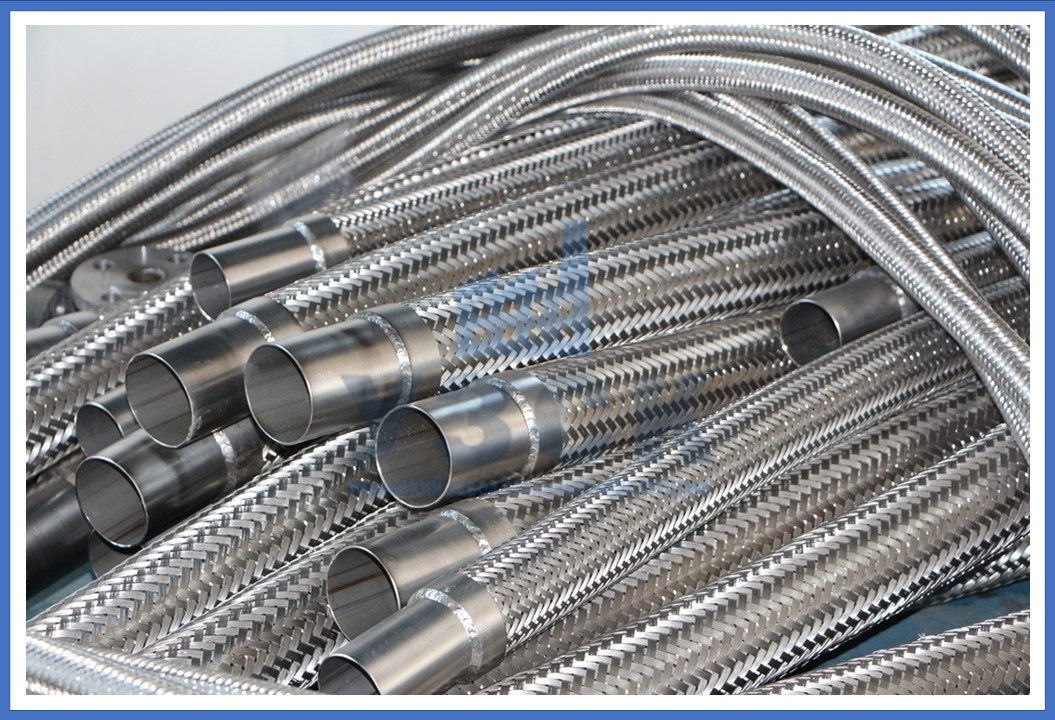

  • арматура под приварку
  • манжет-манжет
  • конус-штуцер
  • фланцевое соединение

Сфера применения РГМ в Капшагае

С помощью таких трубопроводов транспортируются различные среды и компенсируются монтажные и термические деформаций трубопроводов с жесткой конструкцией. Рукав гибкий металлический идеально подходит для транспортировки ядовитых и взрывоопасных веществ. РГМ активно применяются во многих областях промышленности, включая пищевую, что подтверждает о высокие, санитарно-гигиенические качества данного вида металлорукавов.
