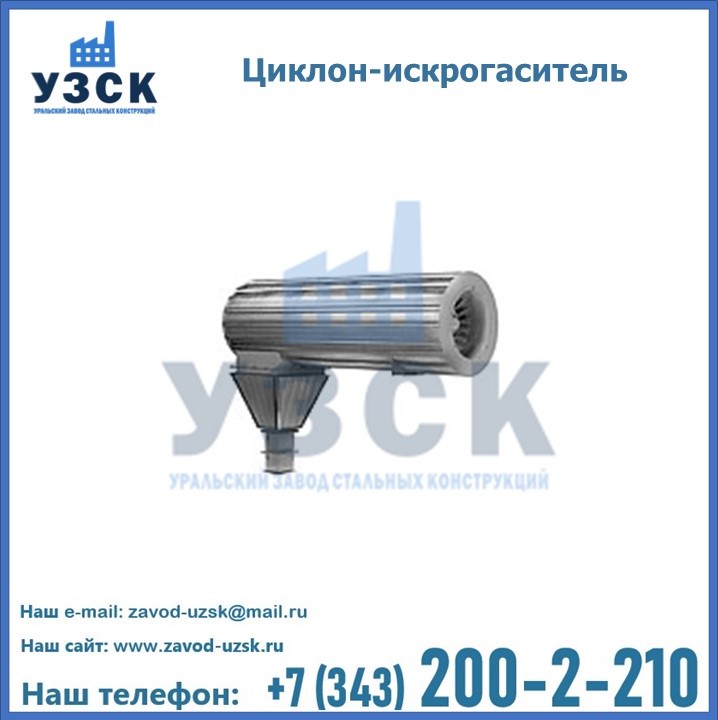

Горизонтальный циклон-искрогаситель ЦГ применяется для улавливания искр, предварительной фильтрации и защиты вентиляционной системы от попадания искр и брызг от сварки, резки, зачистки и прочих металлообрабатывающих процессов. Искрогаситель горизонтального исполнения рекомендован для применения в условиях производства с повышенной пожарной опасностью.
Например, тех, где используется сварка и резка замасленных элементов, он обеспечивает высокую степень защиты от проникновения искр, являясь эффективным предварительным фильтром, снижает нагрузку от пыли на систему вентиляции и фильтрации. Купить или заказать производство по индивидуальным чертежам циклоны этого типа в Капшагае можно на Уральском заводе стальных конструкций.
Условия эксплуатации и основные характеристики ЦГ
Циклоны-искрогасители горизонтального типа (ЦГ) отличаются:
- технической производительностью от 1000 кубометров в час до 2000000кубометров в час, при этом максимальный показатель практически не ограничен и может быть повышен до необходимой величины;
- показатель коэффициента улавливания частиц (искр) составляет почти 100%, при этом коэффициент очистки среды от пыли равен 70%;
- сопротивление при максимальных оборотах системы равняется 1300ПА;
- расход топлива до 350000 кубометров в час.
Горизонтальные циклоны-искрогасители ЦГ поставляются в Капшагае в сборке или же транспортными единицами для последующей сборки, если предназначены для работы с большими объемами.
Таблица технических характеристик ЦГ
| Циклон | Производительность, м3/ч | L1, mm | L2, mm | L3, mm | L4, mm | L5, mm | d1, mm | d2, mm | d3, mm | Масса, т |
|---|---|---|---|---|---|---|---|---|---|---|
| ЦГ5 | 5000 | 1330 | 400 | 50 | 320 | 390 | 310 | 400 | 300 | 0,3 |
| ЦГ10 | 10000 | 1890 | 400 | 115 | 400 | 470 | 390 | 500 | 390 | 0,4 |
| ЦГ15 | 15000 | 2330 | 490 | 140 | 500 | 580 | 480 | 610 | 480 | 0,5 |
| ЦГ25 | 25000 | 2975 | 630 | 180 | 630 | 730 | 615 | 780 | 615 | 0,9 |
| ЦГ35 | 35000 | 3500 | 735 | 215 | 740 | 860 | 725 | 915 | 725 | 1,6 |
| ЦГ45 | 45000 | 4050 | 850 | 250 | 850 | 980 | 840 | 1060 | 840 | 2,1 |
| ЦГ60 | 60000 | 4850 | 1050 | 300 | 1000 | 1150 | 980 | 1260 | 980 | 2,8 |
| ЦГ85 | 85000 | 5700 | 1225 | 350 | 1200 | 1370 | 1165 | 1480 | 1165 | 3,8 |
| ЦГ120 | 120000 | 6700 | 1450 | 400 | 1400 | 1600 | 1370 | 1740 | 1370 | 4,8 |
| ЦГ160 | 160000 | 7700 | 1650 | 450 | 1600 | 1830 | 1570 | 1990 | 1570 | 6,5 |
| ЦГ200 | 200000 | 8200 | 1790 | 500 | 1750 | 1990 | 1750 | 2225 | 1750 | 7,5 |
| ЦГ250 | 250000 | 9000 | 1925 | 550 | 2000 | 2250 | 1960 | 2480 | 1960 | 10 |
| ЦГ340 | 340000 | 10000 | 2145 | 650 | 2400 | 2680 | 2280 | 2890 | 2280 | 12 |
| ЦГ450 | 450000 | 11000 | 2470 | 750 | 2800 | 3100 | 2630 | 3360 | 2260 | 15 |
| ЦГ600 | 600000 | 12000 | 2550 | 850 | 2800 | 3100 | 2930 | 3790 | 2930 | 22 |
| ЦГ800 | 800000 | 13000 | 2620 | 1000 | 3200 | 3500 | 3400 | 4400 | 3400 | 28 |
| ЦГ1000 | 100000 | 14400 | 2900 | 1100 | 3200 | 3520 | 3800 | 4600 | 3800 | 31 |
| ЦГ1200 | 1200000 | 12730 | 2610 | 900 | 3260 | 3500 | 4000 | 4800 | 4000 | 35 |
Сфера применения циклонов-искрогасителей ЦГ в Капшагае
Оборудование применяется как предохранительная и защитная мера рукавных фильтров и рукавов от попадания и прожигания их искрами, которые образуются в процессе сварочных работ и летят в потоке очищаемой среды. Искрогасители ЦГ используют как первую ступень фильтрационной системы при очистке газовоздушной смеси от крупнодисперсной пыли, что существенно уменьшает нагрузку, оказываемую на рукавный фильтр.
Применяются в Капшагае преимущественно в металлургической отрасли, так как в процессе работы с металлом образуется металлическая пыль и искры, их циклон и захватывает. Искрогасители осуществляют забор заискренного и запыленного воздуха с тех мест, где происходит сварка или техническая резка металлов.
Принцип работы и комплектация устройства
Корпус искрогасителя ЦГ изготавливается из стали, покрытой порошковой краской, которая обеспечивает дополнительную защиту корпуса от негативных воздействий окружающей среды. Корпус у циклона этой модели – разборный, что дает возможность осуществлять техническое обслуживание оборудования, не демонтируя воздуховоды. Отделенные и осевшие частицы собираются в отдельном контейнере после прохождения бункера.
Конструктивно гаситель ЦГ состоит из:
- передней и задней опоры;
- входного конуса;
- завихряющей поток решетки;
- пластин-отбойников;
- выходного цилиндра.
Запыленная газовая среда поступает внутрь циклона, за счет внутренних рассекателей и решетки закручивания, завихряется, освобождаясь от искр. Крупные частицы пыли благодаря циклонным завихрениям и центробежной силе также отжимаются и далее попадают в накопительный бункер. Оттуда загрязнения выгружаются через соответствующие устройства.
Монтаж циклона-искрогасителя ЦГ должен осуществляться непосредственно к горизонтальному вентиляционному каналу на входе в систему фильтрации и аспирации. Заказать изготовление по индивидуальному техзаданию или купить готовый циклон-искрогаситель ЦГ на заводе УЗСК в Капшагае можно, оставив заявку прямо на сайте или позвонив по указанному телефону, уточнив все детали касательно продажи оборудования.
