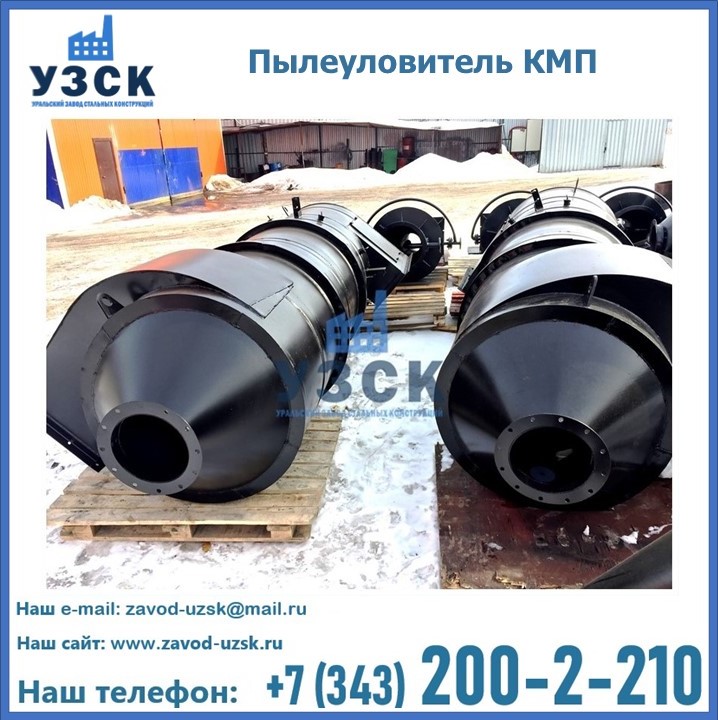

Пылеулавливающий циклон КМП (коагуляционный мокрый пылеуловитель) применяется в Капшагае с целью очистки газовоздушных сред от средних и мелких зернистых частиц пыли.
Конструктивные особенности и принцип работы циклона-пылеуловителя КМП
Коагуляционный мокрый циклон-пылеуловитель состоит из форсунки с водоподводящей трубкой (1), корпуса трубы коагулятора (2), опоры трубы коагулятора (3), трубы коагулятора (4), отвода соединительного с прямоугольным фланцем (5), водяной камеры (6), улитки воздухоотводящей (7), установки сопел орошения стенок каплеуловителя (8), опоры каплеуловителя (9), каплеуловителя (10), гидрозатвора (11):
Основные элементы циклона КМП — это труба-коагулятор и каплеуловитель с гидрозатвором, кроме того, устройство оборудовано всеми необходимыми соединительными деталями.

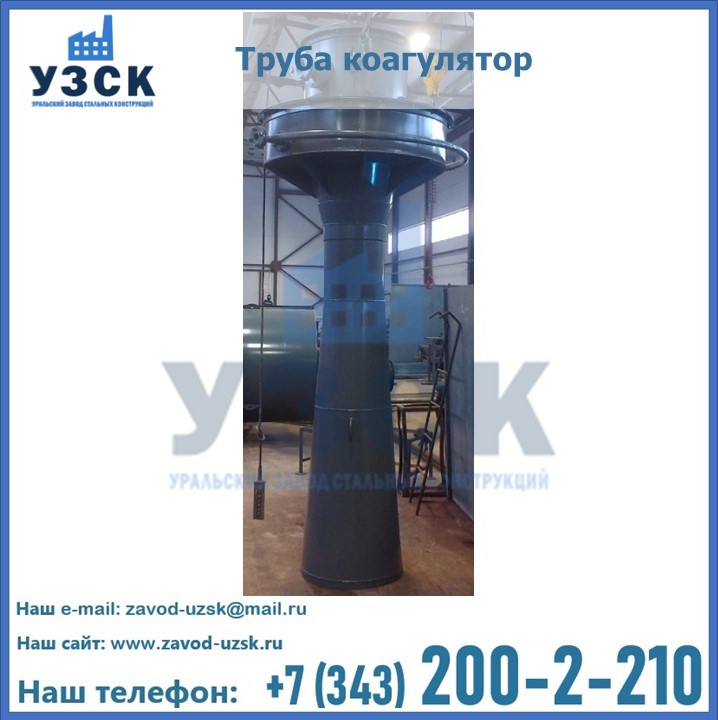

Труба-коагулятор имеет сварной корпус (включает в себя воздушно-подводящий патрубок, конфузор, горловину и диффузор), форсунку (оборудована водоподводящей трубой), а также водяную камеру для пленочного орошения внутренней поверхности конфузора. Основной объем воды подается через форсунку с отбойником, размещенную по оси трубы. Для удобства проведения контроля и ревизий соединение форсунки с трубой сделано легкоразъемным.
Дополнительная подача воды в виде пленки, организованная с целью предотвращения шламовых отложений на границе раздела сухой и мокрой поверхности корпуса, проводится по принципу равномерного стекания воды из водяной камеры по всей поверхности конфузора. Вода в камеру поступает через полукольцевой коллектор и два приваренных обечайке штуцера. В днище вмонтированы штуцеры для опорожнения емкости камеры при проведении ремонтных или очистительных работ. Чтобы предотвратить загрязнение камеры с гидрозатвором, ее закрывают сверху металлическими листами.
Воздухоподающий патрубок оборудован штуцером для подсоединения микроманометра, отверстием для отбора воздушных проб и герметическим люком для осмотра водоподающих элементов.

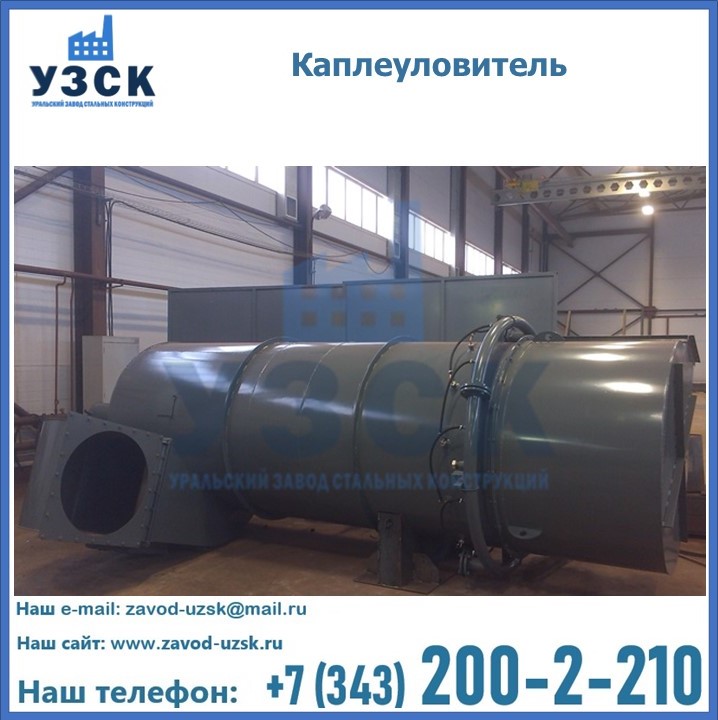

Каплеуловитель производится в Капшагае по чертежам и технологическим инструкциям циклонов с водяной пленкой (ЦВП). Как говорилось выше, в его структур входят корпус с воздухоподводящим патрубком и воздухоотводящей улиткой. Предусмотрена смена направления воздухоотводящего патрубка на углы, кратные углу между двумя смежными болтами.
Принцип действия циклона КМП заключается в поступлении очищаемого воздуха через входной патрубок в конфузор трубы-коагулятора, в который, в свою очередь, через центральное сопло с отбойником подается вода. Под действием скорости воздушных потоков равной 40-70 м/с в горловине трубы-коагулятора происходит диспергирование воды в мелкие частицы и, посредством столкновения пылинок с частицами воды, осуществляется их захват. Вода, со взвешенными в ней частицами пыли, поступает в каплеуловитель через тангенциальный патрубок, за счет которого начинает вращаться, под воздействием центробежной силы прижимается к стенкам корпуса, стекает в конусную часть и выводится через сливной патрубок, оборудованный гидрозатвором. Очищенные воздушные потоки отсасывается вентилятором через воздухоотводящую улитку циклона.
Технические характеристики циклона-пылеуловителя КМП
| Наименование | Производительность, м3/ч | L | L1 | L2 | L3 | L4 | L5 | H | H1 |
|---|---|---|---|---|---|---|---|---|---|
| КМП-2,5 | 7000-14000 | 2314 | 1506 | 1120 | 450 | 600 | 660 | 4306 | 2556 |
| КМП-3,2 | 12000-22000 | 2790 | 1900 | 1230 | 590 | 765 | 660 | 5010 | 3020 |
| КМП-4,0 | 18000-35000 | 3540 | 2305 | 1600 | 720 | 905 | 660 | 5850 | 3580 |
| КМП-5,0 | 28000-55000 | 3980 | 3045 | 1800 | 900 | 1080 | 660 | 7416 | 4536 |
| КМП-6,3 | 45000-86000 | 4620 | 3468 | 2150 | 1090 | 1300 | 875 | 8641 | 5265 |
| КМП-7,1 | 58000-110000 | 5240 | 3890 | 2470 | 1270 | 1500 | 875 | 9591 | 5825 |
| КМП-8,0 | 70000-140000 | 5720 | 4400 | 2660 | 1430 | 1650 | 875 | 10506 | 6385 |
| Наименование | H2 | H3 | d1/d2 | d3/d4 | Дг | Д1 | Д2 | Д3 | h1 |
|---|---|---|---|---|---|---|---|---|---|
| КМП-2,5 | 3933 | 1270 | 50/25 | 50/20 | 250 | 450 | 450 | 740 | 240 |
| КМП-3,2 | 4820 | 1510 | 70/32 | 80/20 | 320 | 560 | 560 | 980 | 240 |
| КМП-4,0 | 5630 | 1790 | 70/32 | 80/20 | 400 | 700 | 700 | 1240 | 250 |
| КМП-5,0 | 7064 | 2400 | 80/40 | 80/20 | 500 | 900 | 900 | 1450 | 525 |
| КМП-6,3 | 7871 | 2860 | 100/40 | 100/25 | 630 | 1120 | 1120 | 1600 | 335 |
| КМП-7,1 | 9806 | 3250 | 125/40 | 100/25 | 710 | 1250 | 1250 | 1850 | 370 |
| КМП-8,0 | 10860 | 3600 | 125/40 | 100/25 | 800 | 1400 | 1400 | 2050 | 350 |
| Наименование | h2 | h3 | R | Дk | Д4 | h4 | a | в | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| КМП-2,5 | 620 | 1120 | 300 | 1000 | 1200 | 780 | 350 | 620 | 1060 |
| КМП-3,2 | 620 | 1440 | 450 | 1200 | 1440 | 1000 | 410 | 750 | 1260 |
| КМП-4,0 | 750 | 1800 | 540 | 1500 | 1800 | 1030 | 530 | 930 | 1848 |
| КМП-5,0 | 1140 | 2250 | 600 | 1900 | 2120 | 1450 | 670 | 1180 | 4010 |
| КМП-6,3 | 1140 | 2830 | 700 | 2300 | 2520 | 1700 | 810 | 1430 | 5310 |
| КМП-7,1 | 1140 | 3190 | 800 | 2700 | 2920 | 1960 | 950 | 1680 | 7308 |
| КМП-8,0 | 1140 | 3600 | 900 | 3000 | 3220 | 2140 | 1250 | 1860 | 10477 |
Правила монтажа и условия эксплуатации циклона-пылеуловителя КМП в Капшагае
Рекомендуется устанавливать КПМ в помещениях с плюсовой температурой и перед побудителем тяги. В случае применения данного агрегата для фильтрации не нагретой воздушной среды, или установки его вне помещения следует провести ряд мероприятий, направленных на предотвращение замерзания воды и шлама.
Циклоны-пылеуловители КМП монтируются на основание с помощью лап, привариваемых непосредственно к корпусу трубы и каплеуловителя. Вид и структура основания устанавливаются проектировщиком исходя из условий строительной части. Крепление трубы-коагулятора с каплеуловителем осуществляется при помощи отвода и прямоугольного фланца, который приваривается к диффузору после установки горизонтального уровня сливного порога конфузора. Процедура установки трубы-коагулятора считается выполненной правильно, если перелив во всему периметру сливного порога конфузора будет равномерным. Такой эффект достигается с помощью подкладок под лапы трубы (в соответствии с рекомендациями на рабочих чертежах). Контроль над установкой трубы-коагулятора производится визуально через люк входного патрубка трубы. Для защиты форсунки и сопел от засоров, которые могут возникнуть из-за крупных частиц пыли, подводящие трубопроводы оснащаются фильтрами (рабочим и резервным) для грубой очистки подаваемой воды.
Рекомендуемые режимы работы коагуляционных циклонов КМП
| Максимальное разряжение | 5000 Па (500 кгс/м2) | |
| Перепад давлений | 3500 Па (350 кгс/м2) | |
| Начальная запыленность воздуха | до 30 г/м3 | |
| Скорость воздуха в горловине трубы-коагулятора | 40 — 70 м/с | |
| Расход воды | 0,2 — 0,6 л/м3 | |
| Содержание твердого вещества в воде | 200 мг/л | |
Содержание твердой фракции может быть увеличена, при условии обеспечения качества воды, исключающей выпадение солей жесткости на стенках трубопровода | 500 мг/г | |
Сфера применения циклонов-пылеуловителей типа КМП в Капшагае
Циклон-пылеуловитель КМП применяется для сбора пыли мелкой и средней фракций в различных отраслях:
- на металлургических предприятиях;
- в химической отрасли;
- в сфере теплоэнергетики и прочих промышленных областях.
КМП рекомендуются для очистки выбросов аспирационных установок рудоподготовительных предприятий и бункерных эстакад доменных цехов на предприятиях связанных с черной металлургией.
Пылеуловители КМП максимально эффективны и производительны, если на объекте отсутствуют вентиляционные выбросы веществ, образующих при соединении с водой растворы агрессивные для углеродистой стали обычного качества. Если в обрабатываемом воздухе присутствуют такие вещества, то следует устанавливать пылеуловители, изготовленные из нержавеющей стали.
