Для предотвращения аварийных ситуаций в трубопроводных системах, а также с целью исключения проникновения сред с течением против проектируемого потока, трубопроводы, осуществляющие транспортировку воздушных и газовых смесей, оснащаются газоплотными клапанами. Производятся прямоугольные и круглые газоплотные клапаны ПГВУ, а также, для усиления предохранительной функции в агрессивных условиях, предусмотрены взрывные клапаны. Максимально допустимые условиях эксплуатации данных элементов — пропускаемые среды с температурой не выше 4000С, давлением в канале – не более 0,004 Мпа.

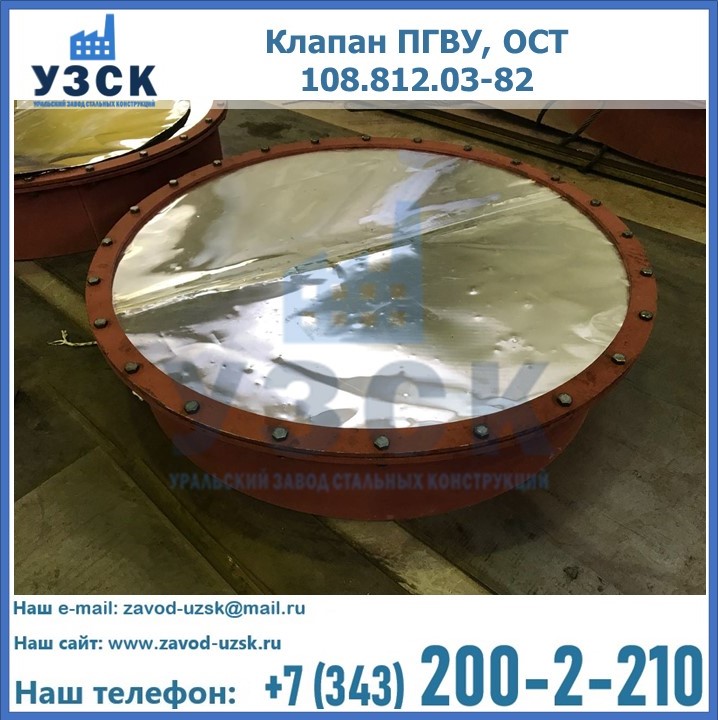

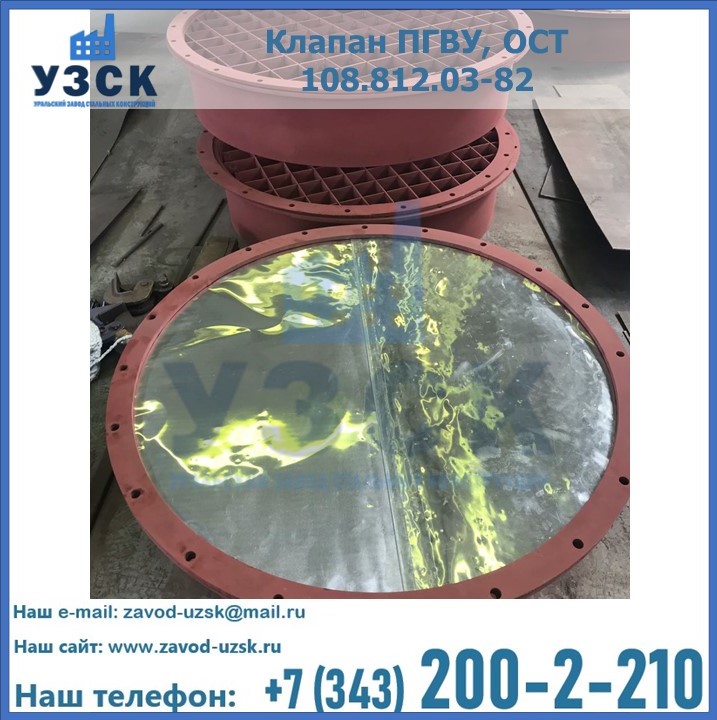

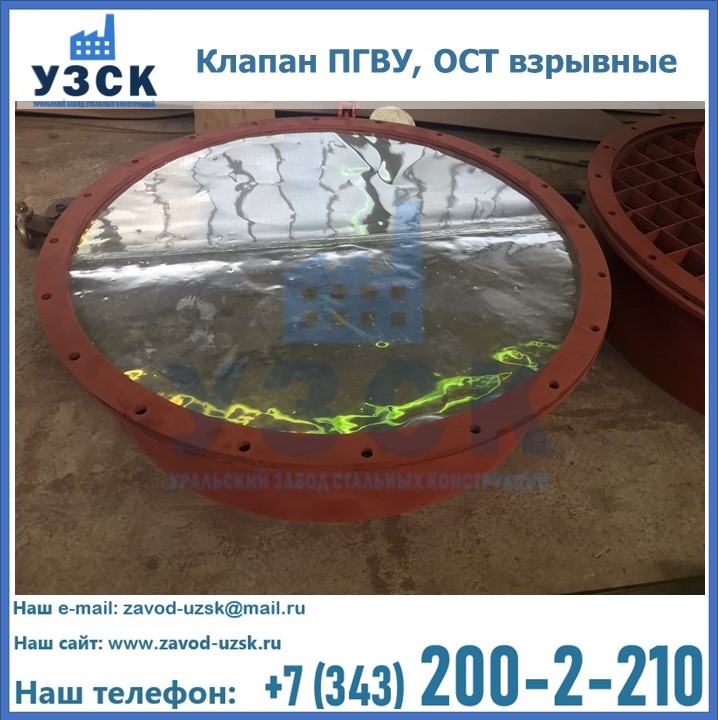

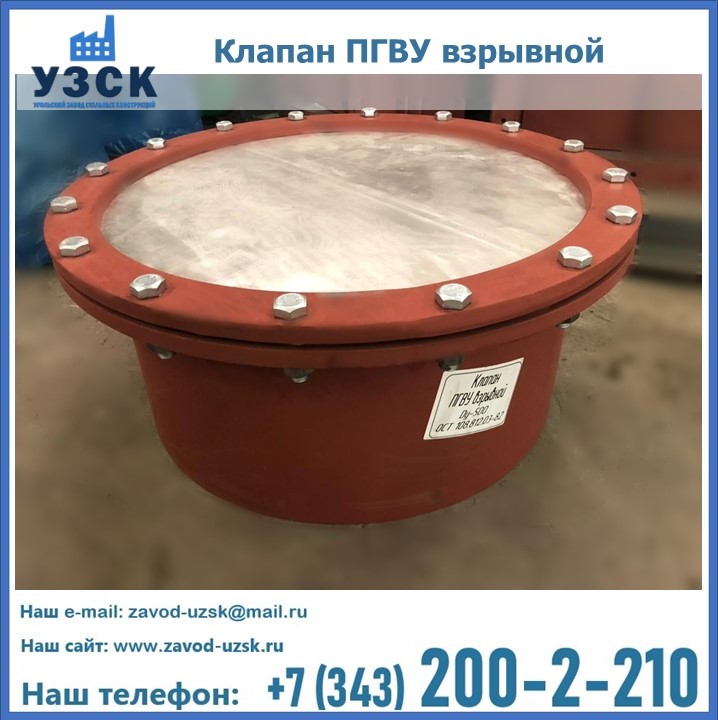

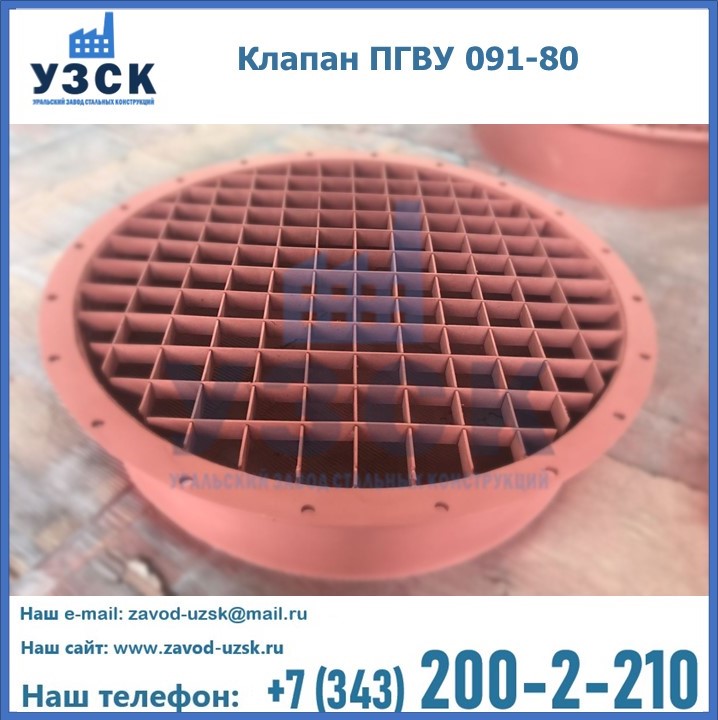

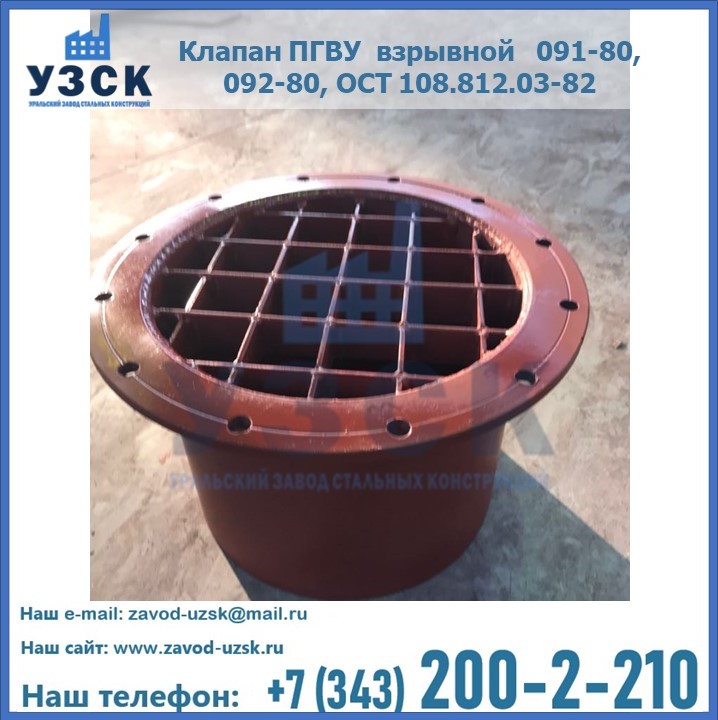

Взрывной предохранительный клапан ПГВУ в Капшагае оборудуется в виде сквозного отверстия (окна) на взрывоопасном элементе энергетических установок. Такое окно закрывается специальной мембраной, а также оснащается створками или материалом, способным легко разрушиться в результате взрыва, что позволяет избежать высокого давления, образуемого взрывом.
Установка взрывных клапанов в Капшагае осуществляется в трактах пылеприготовления котельных систем, работающих под разрежением или при избыточном давлении. Клапаны взрывные ПГВУ (предохранительные клапаны) нужны для того, чтобы предотвратить разрушение энергетических установок в случае взрыва горючих газов, угольной пыли и прочих агрессивных сред.
Требования к монтажу и эксплуатации взрывных клапанов ПГВУ прописаны в «Правилах устройства и безопасной эксплуатации паровых и водогрейных котлов», а также в «Правилах безопасности в газовом хозяйстве» и прочих нормативных документах.
Предохранительный клапан, как правило, размещают на газоходах между котлом и дымовой трубой, до газоплотного клапана. То есть, этим устройством оборудуется место предположительного скопления газа, на случай, если газоплотный клапан будет закрыт.

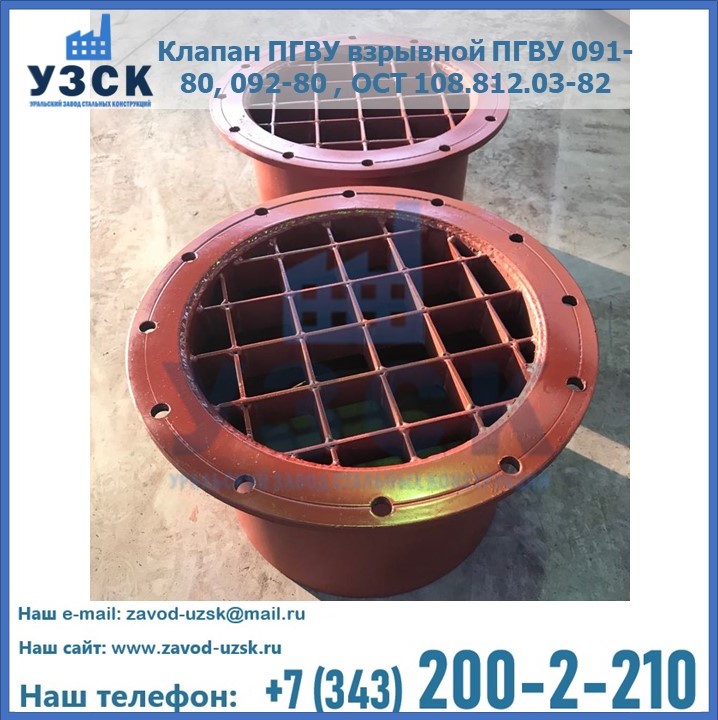

В правилах о безопасной эксплуатации предохранительных клапанов ПГВУ прописаны требования к монтажу данного устройства. Клапан устанавливается таким образом, чтобы исключить любую возможность поражения персонала взрывной волной и горячей пылегазовой смесью, выброшенной из клапана. Если безопасное для персонала размещение клапанов невозможно, то применяются отводы. Кроме того, чтобы предотвратить несчастные случаи, клапаны оснащаются поддерживающими решетками или обоймами и в случае, когда работа устройств осуществляется под разрежением, и при избыточном давлении.

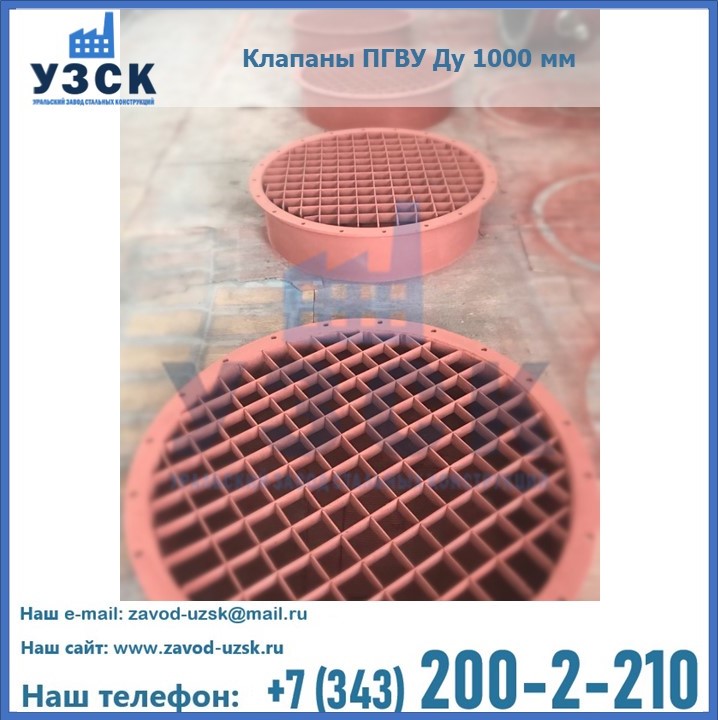

Технические характеристики предохранительных взрывных клапанов ПГВУ
| Обозначение по чертежу | Диаметр, мм | Масса, кг |
|---|---|---|

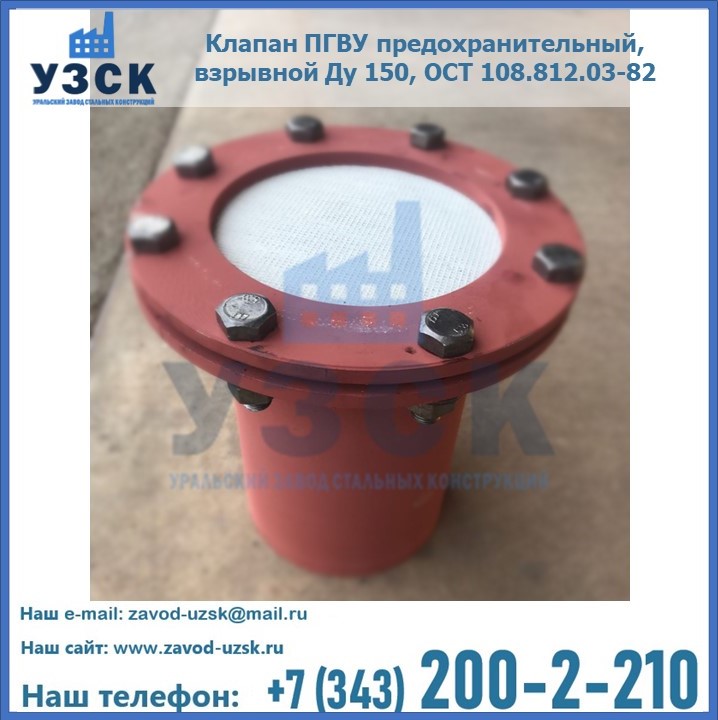

| ОСТ 108.812.03-82 | 150 | 15,6 |
| ОСТ 108.812.03-82 | 200 | 19,2 |
| ОСТ 108.812.03-82 | 250 | 26,4 |
| ОСТ 108.812.03-82 | 300 | 33,6 |
| ОСТ 108.812.03-82 | 350 | 39,6 |
| ОСТ 108.812.03-82/01 ПГВУ 091-80 | 400 | 51,6 |
| ОСТ 108.812.03-82/02 ПГВУ 091-80 | 450 | 58,8 |
| ОСТ 108.812.03-82/03 ПГВУ 091-80 | 500 | 67,2 |
| 04 ПГВУ 091-80 | 600 | 70,8 |
| 05 ПГВУ 091-80 | 700 | 74,4 |
| 06 ПГВУ 091-80 | 800 | 78,0 |
| 07 ПГВУ 091-80 | 900 | 94,8 |

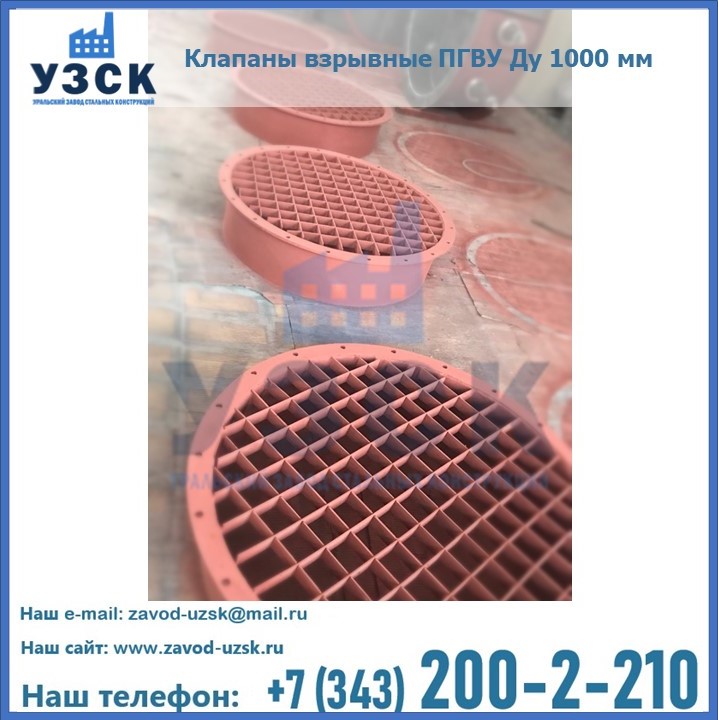

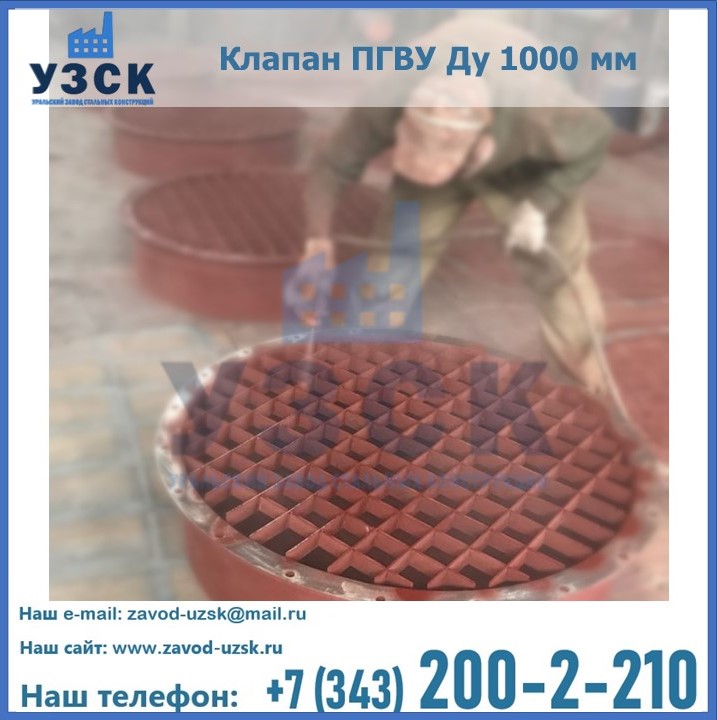

| 08 ПГВУ 091-80 | 1000 | 105,6 |
| 09 ПГВУ 091-80 | 1100 | 111,5 |
| 10 ПГВУ 091-80 | 1200 | 120,8 |
Необходимость оборудования объектов в Капшагае предохранительными взрывными газоплотными клапанами ПГВУ возникает, если есть дополнительных требований к защите взрывоопасных систем, или в случаях, когда энергетические установки имеют повышенную подверженность разрушениям. Цена изделия формируется за счет более сложной конструкции и повышенных
