Стандартные компенсаторы ОФК представляют простую конструкцию из сильфона, двух патрубков и фланцев. Компенсатор эффектно гасит шум и вибрацию, сглаживает несоосность, принимает температурные удлинения.

Устройство компенсатора

Простая и надежная конструкция компенсатора не требует обслуживания. Рабочая часть – сильфон выполнен, как многослойная гофротруба со стандартным количеством гофр – 6 штук. Сильфон выдерживает 1000 сжатий-растяжений при температуре 20 0 и сжимании на 20 % от первоначального размера. Фланцы в комплекте парные, один крепится на трубу, второй на патрубок компенсатора, изготовлены с фасками под прокладки. Снаружи имеется защитный кожух. Материал изготовления подбирается под рабочую среду. Защитный кожух входит в комплектацию, гильза устанавливается, как дополнительный компонент, по заказу.

Технические характеристики

Компенсатор монтируют на трубах сечением 65 – 1000 мм, при давлении рабочей среды от 2,5 до 25 бар. Виды конструкций рассчитаны на использовании при давлениях 2,5; 6,3; 10, 16, 25 кг/см2, что указано в маркировке компенсатора.

Компенсатор стандартного исполнения может работать при температуре воды до 150 0, пара до 300 0 С. Для перекачки других жидкостей, таких как нефтепродукты, фланцы, патрубки, гильзу выполняют из трубного материала

Достоинства конструкции

Фланцевые компенсаторы позволяют создать разборную магистраль в Капшагае, для временного использования с минимальной затратой ручного труда.

Фланцевое соединение сработает как предохранитель., В случае сильного гидроудара – порвется уплотнение между фланцами, а трубы и компенсатор не разрушатся. При этом компенсатор тоже гасит взрывное давление, которое случилось из-за завоздушивания линии.

Срок действия необслуживаемого сифонного компенсатора 30 лет, не планируется материальных затрат.

Эффективное гашение всех деформирующих усилий, вибрации и шума.

Производство компенсатор ОФК на УСЗК в Капшагае

Компенсаторы сильфонные являются ответственным оборудованием. Непременное условие надежности – сильфон должен быть изготовлен из свежей стали. Наше предприятие работает на прямых поставках со сталеплавильных заводов. Продукция проходит поэтапный контроль:

  • Соответствия изделия деталировочным чертежам.
  • Применяемых марок стали и технологического процесса термической обработки.
  • Проверка методом неразрушающего контроля 100 % сварочных швов.
  • Обследование наружной и внутренней поверхности, качества сборки.

Готовое изделие получает серийный номер, паспорт и гарантийные обязательства.

Купить компенсатор ОФК на УЗСК в Капшагае

На сайте производителя указаны контактные телефоны. Позвоните, и узнайте, цену на продукцию, как выгодно купить компенсаторы, сроки исполнения заказа, порядок оплаты и доставки изделий в УЗСК. Познакомьтесь с нашими стандартными изделиями. На стадии заказа согласовываются изменения и дополнения к компенсатору.

Таблица типоразмеров

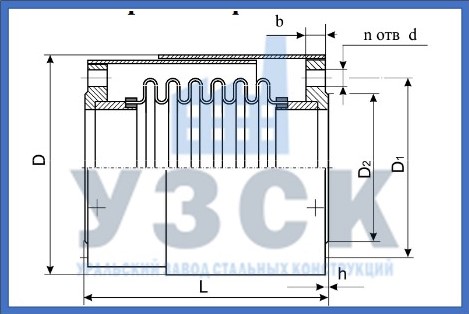

Условное обозначениеУсловное давление PN МПа (кгс/см2)Условный диаметр DN ммРазмеры, ммnЖесткость осевого хода Сλ, кН/м (кгс/см)Масса кг
DSD1Lbhd
ОФК-2,5-650,25 (2,5)6516413011026711314432,26,4
ОФК-2,5-808018915012827711318429,67,8
ОФК-2,5-10010020917014829811318425,99,9
ОФК-2,5-12512523920017831113318824,411,5
ОФК-2,5-15015026422520231713318821,814,8
ОФК-2,5-20020032128025840515318819,423,1
ОФК-2,5-250250376335312427183181217,534,5
ОФК-2,5-300300441395365451184221216,044
ОФК-2,5-350350491445415466184221216,047,5
ОФК-2,5-400400541495565482184221614,553,9
ОФК-2,5-500500646600570519204221620,380,2
ОФК-2,5-600600761705670557205262018,4102
ОФК-2,5-700700866810775550215262419,0133,1
ОФК-2,5-800800981920880578215302417,4161,9
ОФК-2,5-90090010811020980571235302425,7197,2
ОФК-2,5-10001000118111201080590255302823,1236,3
ОФК-6,3-650,63 (6,3)6516413011026713314432,26,4
ОФК-6,3-808018915012828115318429,69
ОФК-6,3-10010020917014830215318425,911,3
ОФК-6,3-12512523920017831717318824,414,1
ОФК-6,3-15015026422520232317318821,816,7
ОФК-6,3-20020032128025841319318819,425,5
ОФК-6,3-250250376335312449203181226,337,9
ОФК-6,3-300300441395365465204221224,148,2
ОФК-6,3-350350491445415483224221224,060,5
ОФК-6,3-400400541495465522244221621,775,5
 ОФК-6,3-500500646600570577254221627,0107,4
ОФК-6,3-600600761705670595255262030,6137,6
ОФК-6,3-700700866810775586275262431,7176,5
ОФК-6,3-800800981920880614275302429,0210,3
ОФК-6,3-90090010811020980603295302432,1255,2
ОФК-6,3-10001000118111201080627315302834,7308,8
ОФК-10-651,1 (10)6518414512226917318432,28,4
ОФК-10-808019916013327917318429,610,3
ОФК-10-10010021918015830219318825,913,1
ОФК-10-12512524921018431521318824,416,5
ОФК-10-15015028424021232121322821,820,1
ОФК-10-20020034129526841721322819,429,6
ОФК-10-250250396350320438233221226,343,6
ОФК-10-300300446400370469244221224,155,3
ОФК-10-350350506460430478244221632,068
ОФК-10-400400571515482508264261628,9104,3
ОФК-10-500500676620585544284262033,8152,7
ОФК-10-600600786725685561315302036,8200,2
ОФК-10-700700901840800574325302450,8233,2
ОФК-10-8008001016950905606355332446,4282,7
ОФК-10-900900111610501005596385332851,4336,7
ОФК-10-10001000122611601110620405332864,1428,4
ОФК-16-651,6 (16)6518414512227321318432,210,4
ОФК-16-808019916013328321318429,611,5
ОФК-16-1010021918015830623318825,914,8
ОФК-16-12512524921018431925318824,418,9
ОФК-16-15015028424021232525322832,623,4
ОФК-16-200200341295268423273221229,133,7
ОФК-16-250250411355320442283261235,049,2
ОФК-16-300300466410370473284261232,162,3
ОФК-16-350350526470430484304261640,075,5
ОФК-16-400400586525482516344301657,9105,3
ОФК-16-500500716650585510444332060,8197,9
ОФК-16-600600846770685575455392061,3262,7
ОФК-16-700700916840800590475392469,8289,9
ОФК-16-8008001026950905620495392463,7355,1
ОФК-16-900900112610501005610515392870,6418,2
ОФК-16-10001000126111701110634535452887,2547,9
ОФК-25-652,5 (25)6518414512227321318832,210,2
ОФК-25-808019916013328523318829,612,3
ОФК-25-10010023419015830825322825,917,5
ОФК-25-12512527422018432227326836,623,6
ОФК-25-15015030425021233627326832,629,1
ОФК-25-200200366310278434293261238,743,4
ОФК-25-250250431370335455313301235,062,6
ОФК-25-300300491430390479324301640,181,1
ОФК-25-350350556490450510384331656,0110
ОФК-25-400400616550505532404331672,3147,8
ОФК-25-500500736660615574484392074,3221,6
ОФК-25-600600846770720599515392073,6357,8
ОФК-25-700700966875820614555452488,9472,6
ОФК-25-8008001081990930647595452481,1577,6
ОФК-25-9009001191109010306356155228102,8705,4
ОФК-25-100010001321121011406606355628104,5890,6
