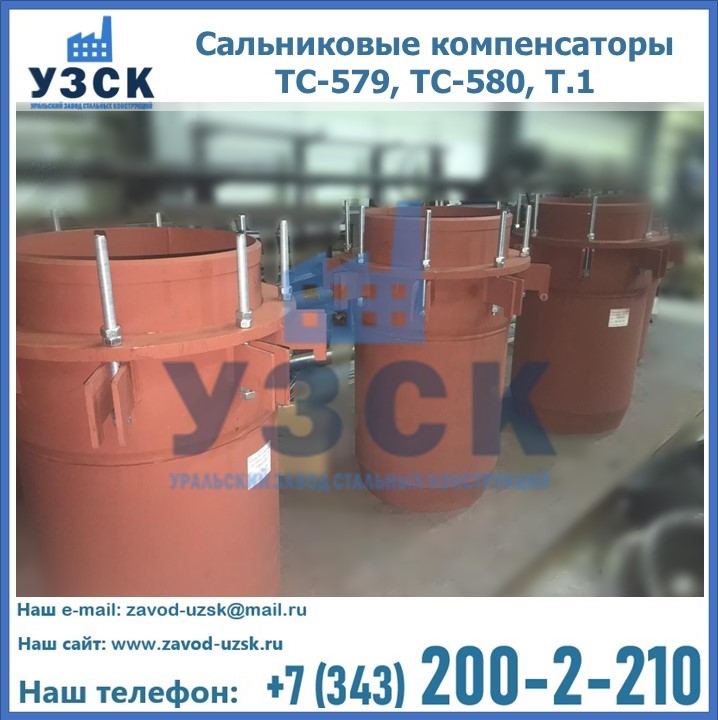

Компания ООО «УЗСК» производит в Капшагае двухсторонние сальниковые компенсаторы для трубопроводных систем, в том числе, серии 4.903-10 вып.7. (при изготовлении данных устройств за основу берется чертеж из альбома 4.903-10 В7). Двухсторонние компенсаторы считаются наиболее подходящими для использования на прямых магистральных линиях тепловых сетей, диаметр труб паропроводов которых составляет от 108 до 820 мм. Сальниковые компенсационные устройства не рекомендуется устанавливать на системы, рабочее давление которых превышает 2,5 КПа. Температурные режимы, для эффективной и долгосрочной эксплуатации, исключающей износ и порчу сальниковой набивки, должны составлять:
- для воды до 2000С
- для пара до 3000С
Приспособление для компенсации должно устанавливаться на свободные концы труб, тем самым, соединяя плеть. Отличительным преимуществом двухстороннего сальникового компенсатора является свойство удлинять две трубы в одной сборке. Также существует отличие, от односторонних компенсаторов, и в размерах — компенсационная катушка серии 4.903-10 вып. 7 больше за счет наличия в конструкции двух сальниковых гнезд. Оптимальный вес изделия складывается в зависимости от габаритов компенсатора, требуемых значений давления.
Рекомендуем заказать и купить сальниковые компенсаторы, например, СК двухсторонние серия 4.903-10 вып.7 для трубопроводов в компании «УЗСК». У нас Вы найдете высококачественные сальниковые компенсаторы СК двухсторонние от надежных производителей, по выгодной цене и в большом ассортименте. Кроме того, Уральский завод Стальных Конструкций в Капшагае имеет возможность изготавливать оборудование по индивидуальным чертежам, за счет наличия собственных производственных площадей и лаборатории неразрушающего контроля. Чтобы узнать более подробную информацию, стоимость изделий, наличие на складе необходимо заполнить форму обратной связи на нашем сайте, или позвонить по телефону, указанному в разделе «КОНТАКТЫ».
Основные технические параметры сальниковых двухсторонних компенсаторов серия 4.903-10 выпуск 7
Габаритные и присоединительные размеры сальниковых двухсторонних компенсаторов Dy 100 — 800 мм- серия 4.903-10 выпуск 7 | ||||||||||||
Обозначение | Наименование для спецификаций | Проход условный Dy, мм | Давление условное Ру кгс/см2 | Компенсирующая способность | DH, мм | D, мм | D1, мм | L1, мм | L2, мм | L5, мм | L, мм | Масса, кг |
Т1.51.00.000.СБ | 100-25 Т1.51 | 100 | 25 | 2×250 | 108 | 133 | 190 | 360 | 65 | 820 | 1540 | 41,5 |
Т1.52.00.000.СБ | 120-25 Т1.52 | 120 | 25 | 2×250 | 133 | 159 | 220 | 360 | 65 | 820 | 1540 | 53,4 |
Т1.53.00.000.СБ | 150-25 Т1.53 | 150 | 25 | 2×250 | 159 | 194 | 255 | 370 | 75 | 850 | 1590 | 79,3 |
Т1.54.00.000.СБ | 170-25 Т1.54 | 170 | 25 | 2×250 | 194 | 219 | 280 | 370 | 75 | 850 | 1590 | 85,9 |
Т1.55.00.000.СБ | 200-25 Т1.55 | 200 | 25 | 2×200 | 219 | 273 | 345 | 370 | 120 | 930 | 1670 | 150,5 |
Т1.56.00.000.СБ | 200-25 Т1.56 | 200 | 25 | 2×400 | 219 | 273 | 345 | 570 | 120 | 1330 | 2470 | 199,0 |
Т1.57.00.000.СБ | 250-25 Т1.57 | 250 | 25 | 2×200 | 273 | 325 | 395 | 370 | 120 | 930 | 1670 | 207,8 |
Т1.58.00.000.СБ | 250-25 Т1.58 | 250 | 25 | 2×400 | 273 | 325 | 395 | 570 | 120 | 1330 | 2470 | 267,2 |
Т1.59.00.000.СБ | 300-25 Т1.59 | 300 | 25 | 2×200 | 325 | 377 | 450 | 370 | 120 | 930 | 1670 | 269,6 |
Т1.60.00.000.СБ | 300-25 Т1.60 | 300 | 25 | 2×400 | 325 | 377 | 450 | 570 | 120 | 1330 | 2470 | 333,3 |
Т1.61.00.000.СБ | 350-25 Т1.61 | 350 | 25 | 2×200 | 377 | 426 | 500 | 370 | 120 | 1000 | 1740 | 312,8 |
Т1.62.00.000.СБ | 350-25 Т1.62 | 350 | 25 | 2×400 | 377 | 426 | 500 | 570 | 120 | 1400 | 2540 | 372,2 |
Т1.63.00.000.СБ | 400-25 Т1.63 | 400 | 25 | 2×300 | 426 | 480 | 550 | 480 | 120 | 1180 | 2140 | 390,0 |
Т1.64.00.000.СБ | 400-25 Т1.64 | 400 | 25 | 2×500 | 426 | 480 | 550 | 680 | 120 | 1480 | 2840 | 454,1 |
Т1.65.00.000.СБ | 450-25 Т1.65 | 450 | 25 | 2×300 | 480 | 530 | 600 | 480 | 120 | 1180 | 2140 | 421,0 |
Т1.66.00.000.СБ | 450-25 Т1.66 | 450 | 25 | 2×500 | 480 | 530 | 600 | 680 | 120 | 1480 | 2840 | 489,1 |
Т1.67.00.000.СБ | 500-16 Т1.67 | 500 | 16 | 2×300 | 530 | 576 | 665 | 485 | 130 | 1270 | 2240 | 540,2 |
Т1.68.00.000.СБ | 500-16 Т1.68 | 500 | 16 | 2×500 | 530 | 576 | 665 | 685 | 130 | 1670 | 3040 | 630,2 |
Т1.69.00.000.СБ | 600-16 Т1.69 | 600 | 16 | 2×300 | 630 | 678 | 770 | 485 | 130 | 1290 | 2260 | 686,2 |
Т1.70.00.000.СБ | 600-16 Т1.70 | 600 | 16 | 2×500 | 630 | 678 | 770 | 685 | 130 | 1690 | 3060 | 804,6 |
Т1.71.00.000.СБ | 700-16 Т1.71 | 700 | 16 | 2×300 | 720 | 770 | 865 | 485 | 130 | 1290 | 2260 | 819,2 |
Т1.72.00.000.СБ | 700-16 Т1.72 | 700 | 16 | 2×500 | 720 | 770 | 865 | 685 | 130 | 1690 | 3060 | 962,4 |
Т1.73.00.000.СБ | 800-16 Т1.73 | 800 | 16 | 2×300 | 820 | 872 | 965 | 485 | 130 | 1290 | 2260 | 960,8 |
Т1.74.00.000.СБ | 800-16 Т1.74 | 800 | 16 | 2×500 | 820 | 872 | 965 | 685 | 130 | 1690 | 3060 | 1132,0 |
Т1.75.00.000.СБ | 500-25 Т1.75 | 500 | 25 | 2×300 | 530 | 578 | 690 | 490 | 134 | 1280 | 2260 | 650,6 |
Т1.76.00.000.СБ | 500-25 Т1.76 | 500 | 25 | 2×500 | 530 | 578 | 690 | 690 | 134 | 1680 | 3060 | 756,2 |
Т1.77.00.000.СБ | 600-25 Т1.77 | 600 | 25 | 2×300 | 630 | 682 | 790 | 490 | 134 | 1300 | 2280 | 779,9 |
Т1.78.00.000.СБ | 600-25 Т1.78 | 600 | 25 | 2×500 | 630 | 682 | 790 | 690 | 134 | 1700 | 3080 | 911,9 |
Т1.79.00.000.СБ | 700-25 Т1.79 | 700 | 25 | 2×300 | 720 | 774 | 885 | 490 | 134 | 1300 | 2280 | 983,5 |
Т1.80.00.000.СБ | 700-25 Т1.80 | 700 | 25 | 2×500 | 720 | 774 | 885 | 690 | 134 | 1700 | 3080 | 1155,7 |
Т1.81.00.000.СБ | 800-25 Т1.81 | 800 | 25 | 2×300 | 820 | 876 | 990 | 490 | 134 | 1300 | 2280 | 1161,1 |
Т1.82.00.000.СБ | 800-25 Т1.82 | 800 | 25 | 2×500 | 820 | 876 | 990 | 690 | 134 | 1700 | 3080 | 1364,6 |
Примечание:
- При давлениях, которые отличаются от приведенных в таблице, расчетные силы трения необходимо пересчитывать по рабочему давлению Рраб пропорционально отношению Рраб/Ру
- Размер D2 соответствует номинальному внутреннему диаметру присоединяемой трубы.
- При установке компенсатора на трубопроводе с компенсирующей способностью меньшей, чем указано в таблице, установочные размеры могут быть уменьшены.
- В массу включена масса наплавленного металла сварных швов.
Пределы использования | ||||
Условное давление Ру кгс/см2 | Температура,°С | Условные проходы Ду, мм | ||
До 200 | 250 | До 300 | ||
Рабочее давление | ||||
16 | 16 | 14 | 12,5 | 100 — 800 |
