Шламоотводители ФШМ-20 (шламоуловители ФШМ-20, шламоотделители ФШМ-20) представляют собой магнитные фильтры для очистки воды и других неагрессивных жидкостей от ферромагнетиков, шлама, ила, песка, а также прочих посторонних частиц и примесей.
Фильтры ФШМ-20 в Капшагае высоко востребованы на трубопроводах отопления, ГВС и ХВС с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения шламоотводителя).
Шламоотводитель ФШМ Ду 20 мм: основные размеры и характеристики
| Параметр | ФШМ-20 до 120°С | ФШМ-20 до 150°С |
| Высота | 470 мм | 470 мм |
| Длина | 400 мм | 400 мм |
| Диаметр корпуса | 219 мм | 219 мм |
| Диаметр условного прохода | 20 мм | 20 мм |
| Масса | 43 кг | 43 кг |
| Объем корпуса | 10 л | 10 л |
| Производительность | 2,5 т/ч | 2,5 т/ч |
| Температура максимум | 120 °С | 150 °С |
| Рабочее давление | 1,6 МПА (16кгс/см2) | |
| Тонкость фильтрации | 1000 мкм | 1000 мкм |
| Эффективность очистки (1 цикл) | 97% | 97% |
| Воздушник (внутренняя резьба) | ½» | ½» |
| Слив (наружная резьба) | 1″ | 1″ |
| Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Особенности конструкции магнитного шламоуловителя ФШМ-20
Корпус шламоотделителя ФШМ Ду 20 мм представляет собой цилиндрический сосуд диаметром 219 мм с эллиптическим днищем снизу и фланцевой заглушкой сверху. Днище оборудовано наружной резьбой диаметром 25 мм, предназначенной для слива шлама, а заглушка – внутренней резьбой диаметром 15 мм для выпуска воздуха. Сбоку расположены патрубки диаметром 20 мм с фланцами для соединения с трубопроводом.
Внутри корпуса располагается съемный фильтрующий элемент, состоящий из стальных перфорированных перегородок для механической очистки воды от более крупных твердых включений; магнитных неодимовых стержней, улавливающих частицы, обладающие ферромагнитными свойствами; и нержавеющей сетки тонкой фильтрации для отсечения мелких фракций.

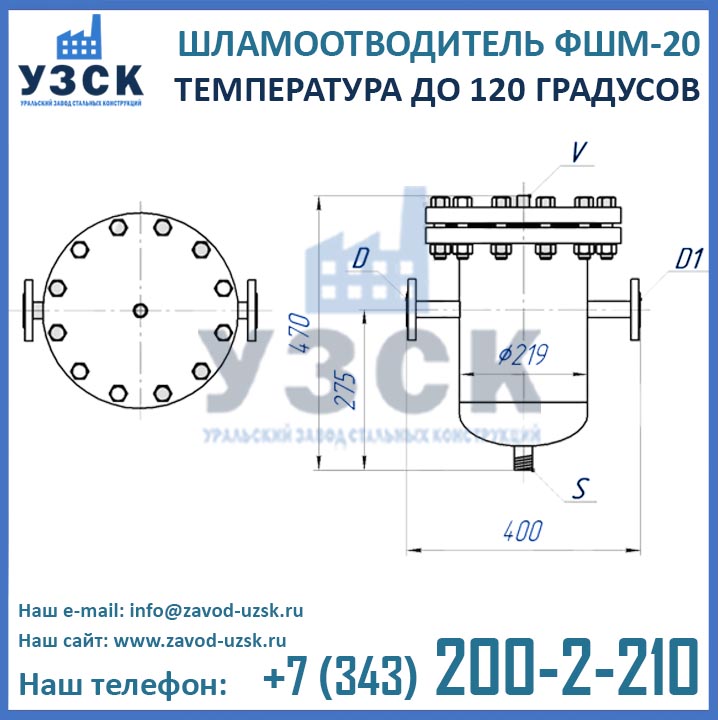

Чертеж шламоотделителя ФШМ 20 мм до 120°С

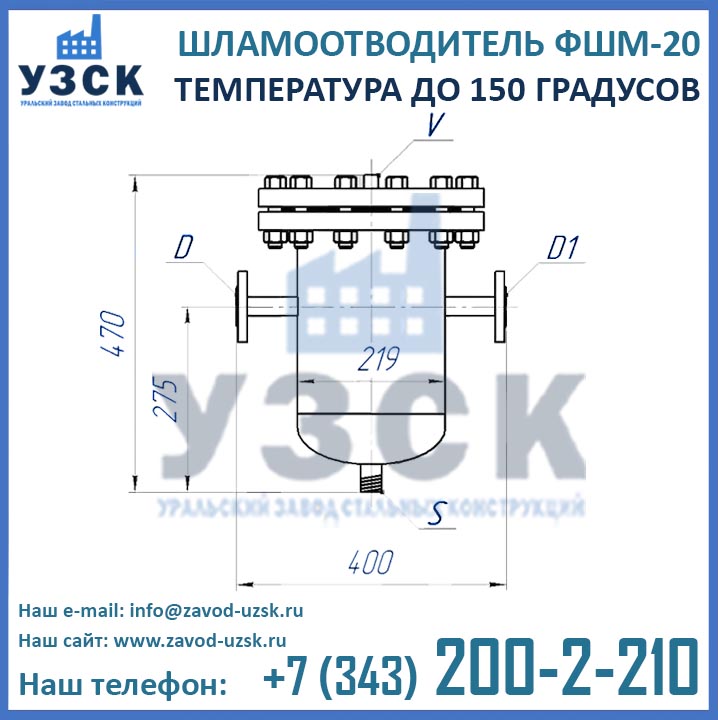

Чертеж шламоотделителя ФШМ 20 мм до 150°С
Как купить шламоуловитель ФШМ-20 в Капшагае от производителя
Уральский завод стальных конструкций – ведущий производитель шламоотводителей ФШМ. Мы изготавливаем как типовые магнитные фильтры ФШМ, так и нестандартные шламоотделители по чертежам заказчика.
Наши преимущества:
- Наша технология сварки аттестована Национальным агентством контроля сварки (НАКС).
- Штат сотрудников состоит из высококвалифицированных специалистов с профильным образованием. У нас работают специалисты сварочного производства, аттестованные НАКС.
- Для производства шламоотводителей используется сварочное оборудование, прошедшее аттестацию НАКС.
- У нас есть собственная лаборатория НК, аттестованная на все виды неразрушающего контроля.
- Для проведения испытаний пробным давлением применяется аттестованный гидростенд.
- Сертификат системы менеджмента качества (СМК ИСО).
Чтобы купить шламоотводитель ФШМ Ду20 мм Ру1,6 МПа в Капшагае непосредственно у производителя, свяжитесь с менеджерами отдела продаж завода УЗСК по координатам, указанным в разделе контакты или заполните форму онлайн заказа, расположенную внизу страницы.
