Фильтр ФШМ-50 представляет собой стальной цилиндрический сосуд диаметром корпуса 219 мм с эллиптическим днищем внизу, фланцевой крышкой сверху и сетчатым магнитным фильтрующим элементом внутри, предназначенный для улавливания из водного потока примесей, ферромагнетиков, ила, песка, шлама. Магнитные фильтры-шламоотводители ФШМ 50 высоко востребованы в Капшагае в системах коммунального хозяйства, где они устанавливаются на трубопроводы отопления, ГВС и ХВС с диаметром условного прохода Ду 50 мм. Зачастую встречаются следующие обозначения магнитных фильтров ФШМ Ду 50: шламоуловитель ФШМ-50, шламоотделитель ФШМ-50, шламоотводитель ФШМ-50. Фильтры ФШМ 50мм изготавливаются в двух исполнениях: для жидких сред с максимальной температурой 120°С и 150°С.
Чертеж шламоуловителя ФШМ 50 мм до 120°С

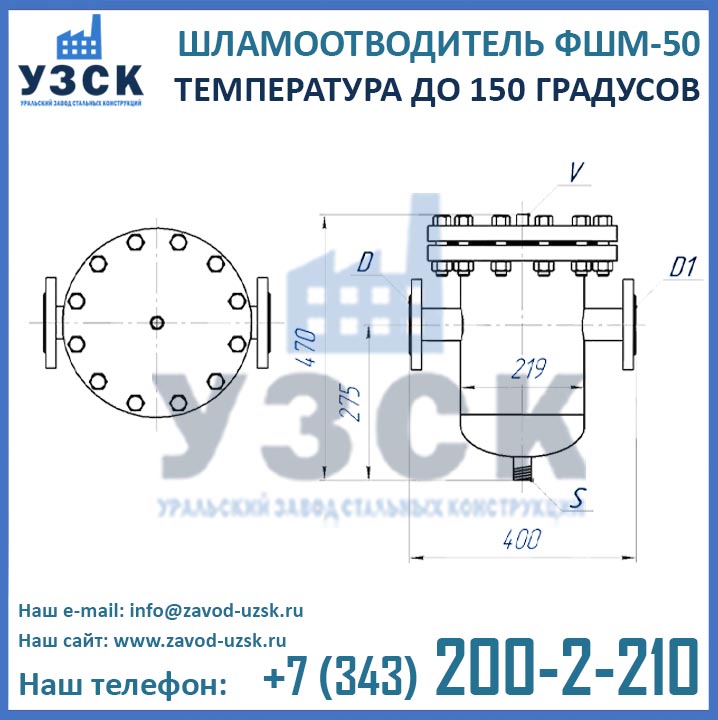

Чертеж шламоуловителя ФШМ 50 мм до 150°С
Шламоотделитель ФШМ Ду 50 мм: этапы очистки воды
Вода (прочая неагрессивная жидкость) проходит в шламоуловителе ФШМ Ду 50 мм несколько этапов очистки.
- Снижение скорости потока рабочего вещества внутри фильтра. Благодаря чему взвешенные частицы под действием инерции отделяются от воды и отбрасываются на стенки сосуда, откуда стекают на дно под действием силы тяжести.
- Отсечение твердых фракций крупного размера. Рабочий поток проходит через стальные перфорированные перегородки, задерживающие посторонние предметы и частицы.
- Улавливание ферромагнетиков. Стержни из неодимовых магнитов притягивают к себе заряженные частицы, примеси и фракции, обладающие ферромагнитными свойствами.
- Очистка воды от оставшихся частиц и мелкодисперсных фракций. Сетка тонкой фильтрации из нержавеющей стали задерживает примеси мелкого размера.
Выход очищенной воды из фильтра осуществляется через выходной патрубок Ду 50 мм, а все примеси, шлам и посторонние предметы стекают в нижнюю часть сосуда, откуда сливаются через дренажный патрубок, оборудованный наружной резьбой диаметром 25 мм.
Базовые параметры ФШМ Ду 50 мм
Параметр | ФШМ-50 до 120°С | ФШМ-50 до 150°С |
Высота | 470 мм | 470 мм |
Длина | 400 мм | 400 мм |
Диаметр корпуса | 219 мм | 219 мм |
Диаметр условного прохода | 50 мм | 50 мм |
Масса | 44 кг | 44 кг |
Объем корпуса | 10 л | 10 л |
Производительность | 15 т/ч | 15 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 1″ | 1″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
