Уральский завод стальных конструкций (УЗСК) – непосредственный производитель фильтров ФШМ – осуществляет изготовление шламоотводителей ФШМ Ду 65 мм любой сложности (как типовых исполнений, так и по техническим характеристикам и чертежам заказчика).
На заводе имеется аттестованная на все виды неразрушающего контроля лаборатория НК и мощный инженерно-конструкторский отдел. Применяемое сварочное оборудование, технология сварки завода, а также специалисты сварочного производства УЗСК прошли аттестацию в Национальном агентстве контроля сварки (НАКС). Все это позволяет нашему заводу осуществлять изготовление шламоуловителей ФШМ-65 самого высокого качества в кратчайшие сроки. Вся готовая продукция, испытывается пробным давлением на аттестованном гидростенде завода.
Завод УЗСК предлагает самые выгодные цены шламоотводителей ФШМ 65 мм в Капшагае и других городах России, Армении, Казахстана, Белоруссии и Киргизии.
Шламоотделитель ФШМ Ду 65 мм: что это и для чего?

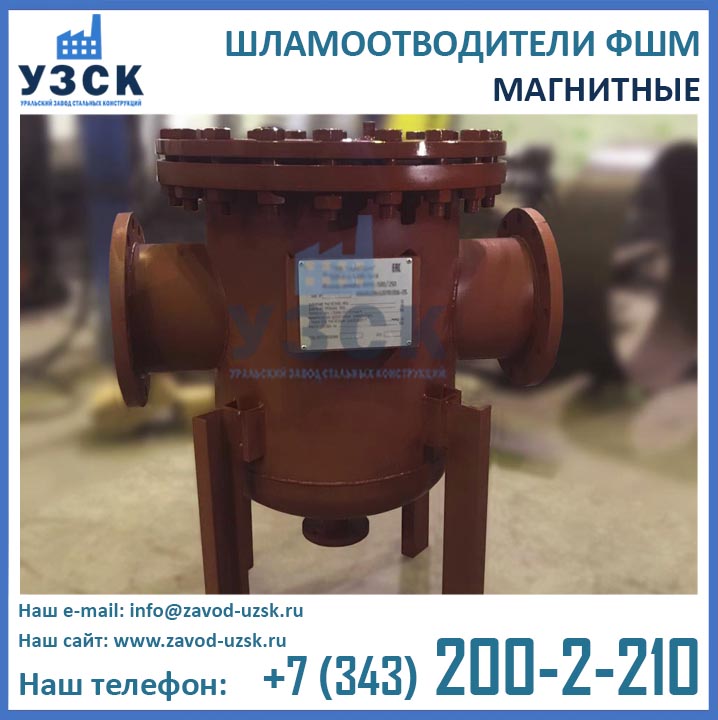

Магнитный фильтр-шламоотводитель ФШМ-65 конструктивно является стальным цилиндрическим сосудом диаметром корпуса 219 мм с эллиптическим днищем внизу, фланцевой крышкой сверху и съемным фильтрующим элементом внутри. Изделие предназначено для улавливания из водного потока органических и неорганических примесей и частиц, в том числе обладающих ферромагнитными свойствами. Фильтры ФШМ 65 в Капшагае широко применяются в системах коммунального хозяйства, где они монтируются на трубопроводы отопления, ГВС и ХВС с диаметром условного прохода Ду 65 мм для защиты труб, арматуры, насосов, подогревателей и другого оборудования от повреждений, вызванных наличием в воде посторонних предметов и фракций. Нередко можно встретить следующие обозначения магнитных фильтров ФШМ Ду 65: шламоуловитель ФШМ Ду65, шламоотделитель ФШМ Ду65, шламоотводитель ФШМ Ду65.
Базовые параметры ФШМ Ду 65 мм
Параметр | ФШМ-65 до 120°С | ФШМ-65 до 150°С |
Высота | 520 мм | 520 мм |
Длина | 400 мм | 400 мм |
Диаметр корпуса | 219 мм | 219 мм |
Диаметр условного прохода | 65 мм | 65 мм |
Масса | 51 кг | 51 кг |
Объем корпуса | 12 л | 12 л |
Производительность | 28 т/ч | 28 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 1″ | 1″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |

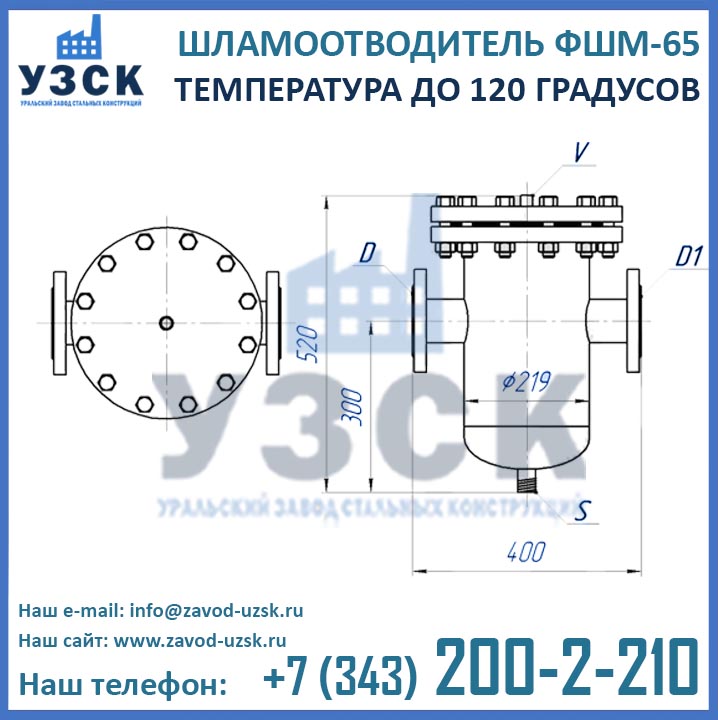

Чертеж ФШМ 65 мм до 120°С
Чертеж ФШМ 65 мм до 150°С
Фильтрующий элемент шламоуловителя ФШМ-65: особенности конструкции и принцип действия
Для удобства эксплуатации шламоотделителя ФШМ, фильтрующий элемент имеет съемную конструкцию, что облегчает его прочистку, обслуживание и ремонт.
Основные составляющие магнитно-сетчатого фильтр-элемента:
- Перфорированные перегородки из нержавеющей стали (отсекают более крупные частицы).
- Магнитная система из неодимовых стержней (улавливает ржавчину, ферромагнетики, заряженные частицы).
- Сетка с тонкостью фильтрации 1000 мкм из нержавеющей стали (задерживает оставшиеся частицы и мелкодисперсные примеси и фракции).
